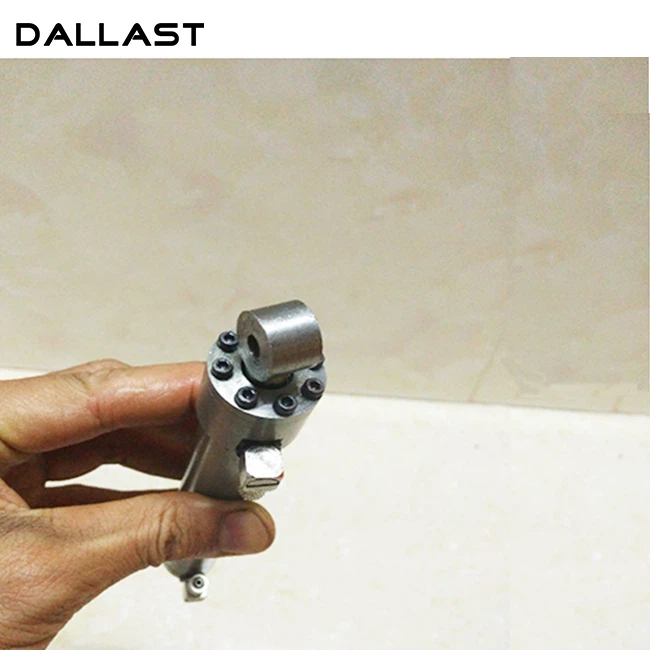

छोटा हाइड्रोलिक सिलेंडर

सिलेंडर बैरल
सिलेंडर बॉडी का मुख्य कार्य सिलेंडर के दबाव को नियंत्रित करना है। सिलेंडर बैरल को ज़्यादातर होन ट्यूब से बनाया जाता है। होन ट्यूब को होन स्टील कोल्ड ड्रॉन सीमलेस ट्यूब (सीडीएस ट्यूब) या ड्रॉन ओवर मैंड्रेल (डीओएम) ट्यूब से बनाया जाता है। होन ट्यूबिंग बिना किसी अतिरिक्त आईडी प्रोसेसिंग के हाइड्रोलिक सिलेंडर के लिए उपयोग के लिए तैयार है। सिलेंडर बैरल की सतह की फिनिश आमतौर पर 4 से 16 माइक्रोइंच होती है। होनिंग प्रक्रिया और स्किविंग और रोलर बर्निशिंग (एसआरबी) प्रक्रिया सिलेंडर ट्यूब के निर्माण के लिए दो मुख्य प्रकार की प्रक्रियाएँ हैं। पिस्टन सिलेंडर में घूमता है। सिलेंडर बैरल में चिकनी अंदरूनी सतह, उच्च परिशुद्धता सहनशीलता, उपयोग में टिकाऊ आदि जैसी विशेषताएं हैं।

सिलेंडर बेस या कैप
कैप का मुख्य कार्य एक छोर पर दबाव कक्ष को घेरना है। कैप को वेल्डिंग, थ्रेडिंग, बोल्ट या टाई रॉड के माध्यम से बॉडी से जोड़ा जाता है। कैप सिलेंडर माउंटिंग घटकों [कैप फ्लैंज, कैप ट्रूनियन, कैप क्लीविस] के रूप में भी काम करते हैं। कैपसाइज़ का निर्धारण झुकने वाले तनाव के आधार पर किया जाता है। कैप और बैरल (वेल्डेड निर्माण को छोड़कर) के बीच एक स्थिर सील / ओ-रिंग का उपयोग किया जाता है।

सिलेंडर हैड
हेड का मुख्य कार्य दबाव कक्ष को दूसरे सिरे से घेरना है। हेड में एक एकीकृत रॉड सीलिंग व्यवस्था या सील ग्रंथि को स्वीकार करने का विकल्प होता है। हेड को थ्रेडिंग, बोल्ट या टाई रॉड के माध्यम से बॉडी से जोड़ा जाता है। हेड और बैरल के बीच एक स्टैटिक सील / ओ-रिंग का उपयोग किया जाता है।

पिस्टन
पिस्टन का मुख्य कार्य बैरल के अंदर दबाव क्षेत्रों को अलग करना है। पिस्टन को इलास्टोमेरिक या धातु सील और असर तत्वों को फिट करने के लिए खांचे के साथ मशीन किया जाता है। ये सील सिंगल-एक्टिंग या डबल-एक्टिंग हो सकती हैं। पिस्टन के दोनों किनारों के बीच दबाव में अंतर सिलेंडर को फैलाने और वापस खींचने का कारण बनता है। पिस्टन को रैखिक गति को स्थानांतरित करने के लिए धागे, बोल्ट या नट के माध्यम से पिस्टन रॉड से जोड़ा जाता है।

पिस्टन रॉड
पिस्टन रॉड आमतौर पर कोल्ड-रोल्ड स्टील का एक कठोर क्रोम-प्लेटेड टुकड़ा होता है जो पिस्टन से जुड़ता है और रॉड-एंड हेड के माध्यम से सिलेंडर से बाहर निकलता है। डबल रॉड-एंड सिलेंडर में, एक्ट्यूएटर में पिस्टन के दोनों तरफ से और बैरल के दोनों सिरों से बाहर निकलने वाली एक रॉड होती है। पिस्टन रॉड हाइड्रोलिक एक्ट्यूएटर को काम करने वाले मशीन घटक से जोड़ता है। यह कनेक्शन मशीन थ्रेड या माउंटिंग अटैचमेंट के रूप में हो सकता है। पिस्टन रॉड को अत्यधिक ग्राउंड और पॉलिश किया जाता है ताकि एक विश्वसनीय सील प्रदान की जा सके और रिसाव को रोका जा सके।

सील ग्रंथि
सिलेंडर हेड को सील के साथ फिट किया जाता है ताकि दबावयुक्त तेल को रॉड और हेड के बीच के इंटरफेस से लीक होने से रोका जा सके। इस क्षेत्र को सील ग्रंथि कहा जाता है। सील ग्रंथि का लाभ यह है कि इसे आसानी से हटाया और बदला जा सकता है। सील ग्रंथि में एक प्राथमिक सील, एक द्वितीयक सील/बफर सील, असर तत्व, एक वाइपर/स्क्रैपर और एक स्थिर सील होती है। कुछ मामलों में, विशेष रूप से छोटे हाइड्रोलिक सिलेंडरों में, रॉड ग्रंथि और असर तत्व एक ही अभिन्न मशीनी भाग से बने होते हैं।

सील्स
सील को अधिकतम सिलेंडर कार्य दबाव, सिलेंडर गति, ऑपरेटिंग तापमान, कार्य माध्यम और अनुप्रयोग का सामना करने के लिए डिज़ाइन किया गया है। पिस्टन सील गतिशील सील हैं, और वे एकल-अभिनय या दोहरे-अभिनय हो सकते हैं।
